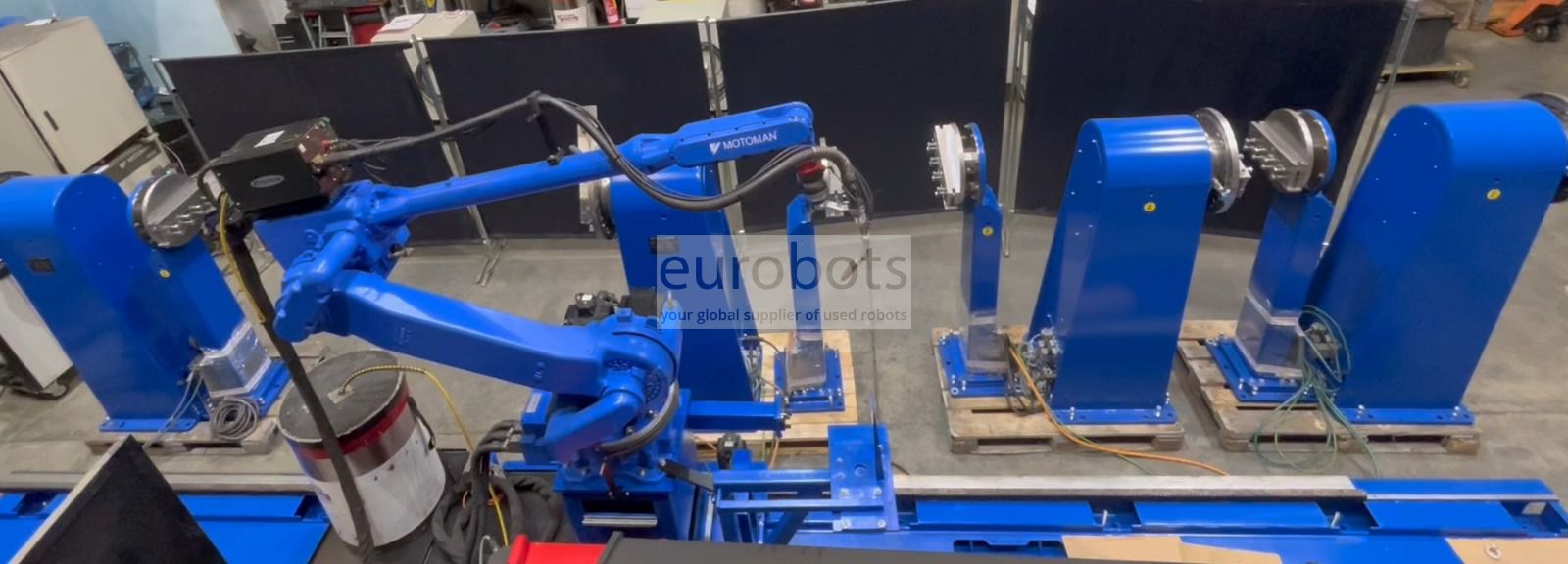

Célula de soldadura con Motoman HP50-20, fronius y 2 posicionadores y carril de 11,50 mt

Sistema robótico de soldadura por arco Motoman MIG MAG compuesto por:

- 1 x robot industrial Motoman HP50-20, 6 ejes, 20 kg de carga útil, alcance de brazo horizontal de 3106 mm y precisión de 0,08 mm en repetibilidad. Robot de soldadura por arco de diseño especial

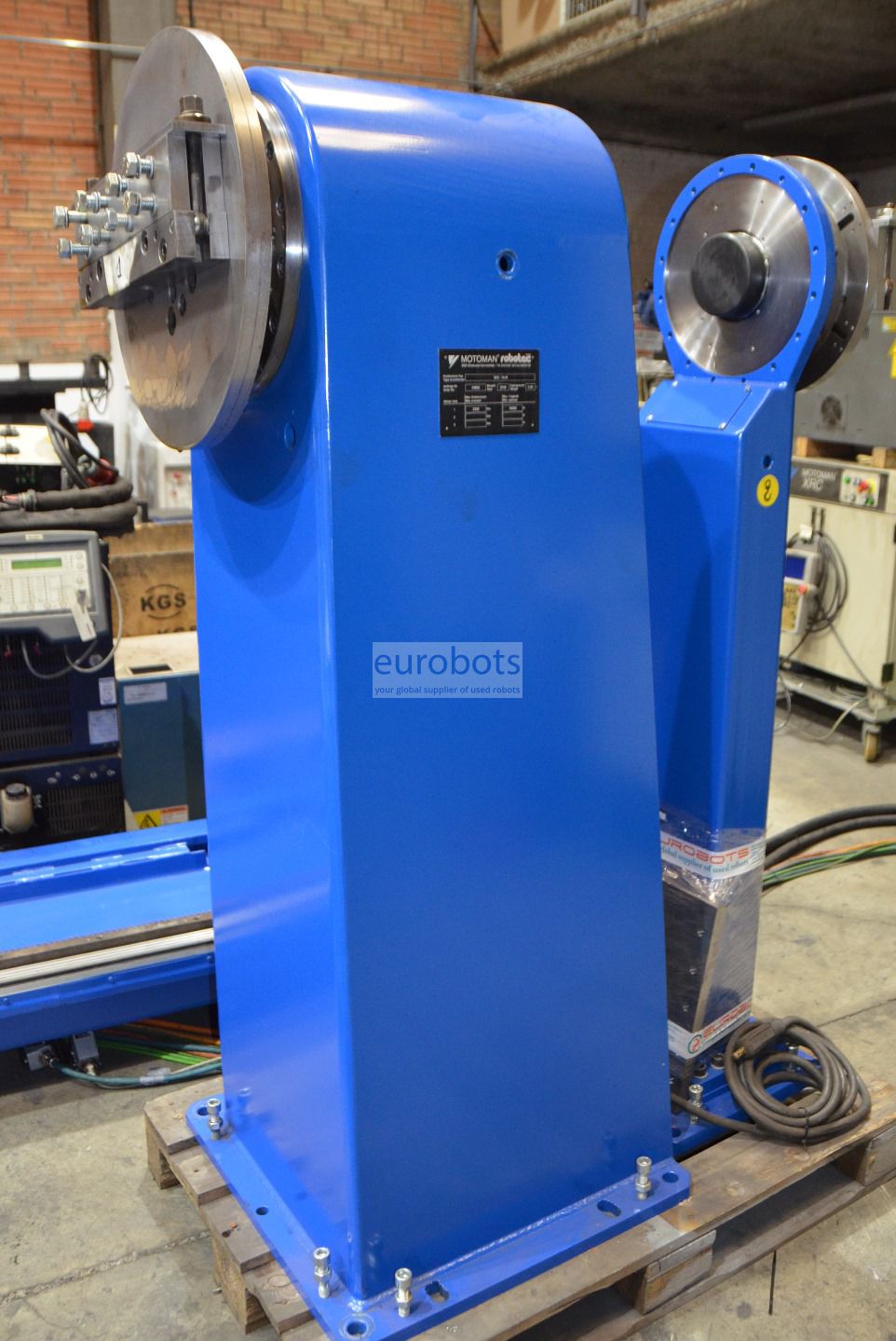

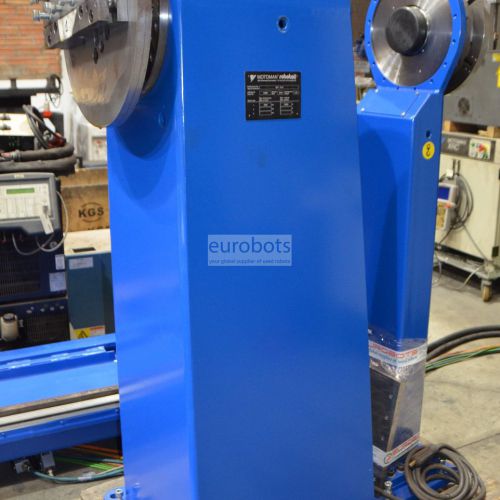

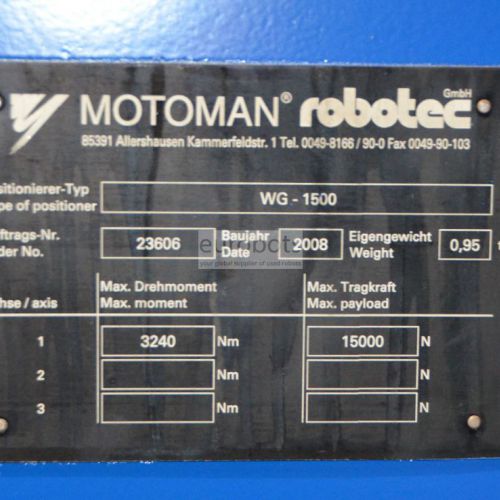

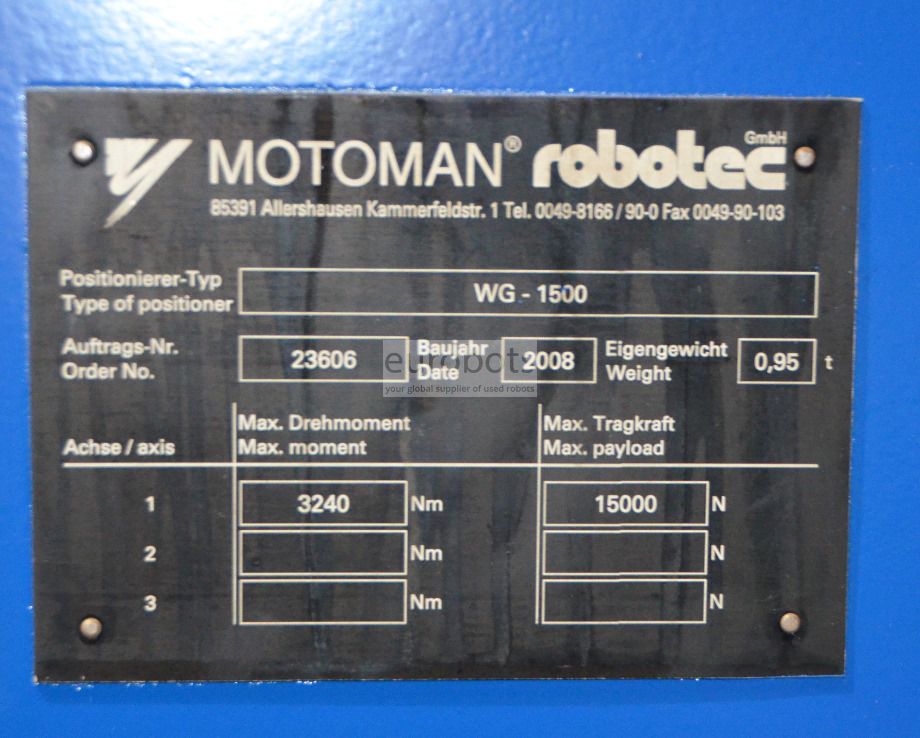

- 2 x punta posicionadora/contrapunto con una carga útil de 1500 kg

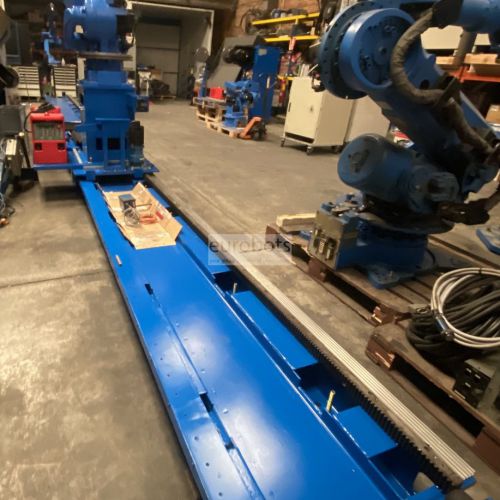

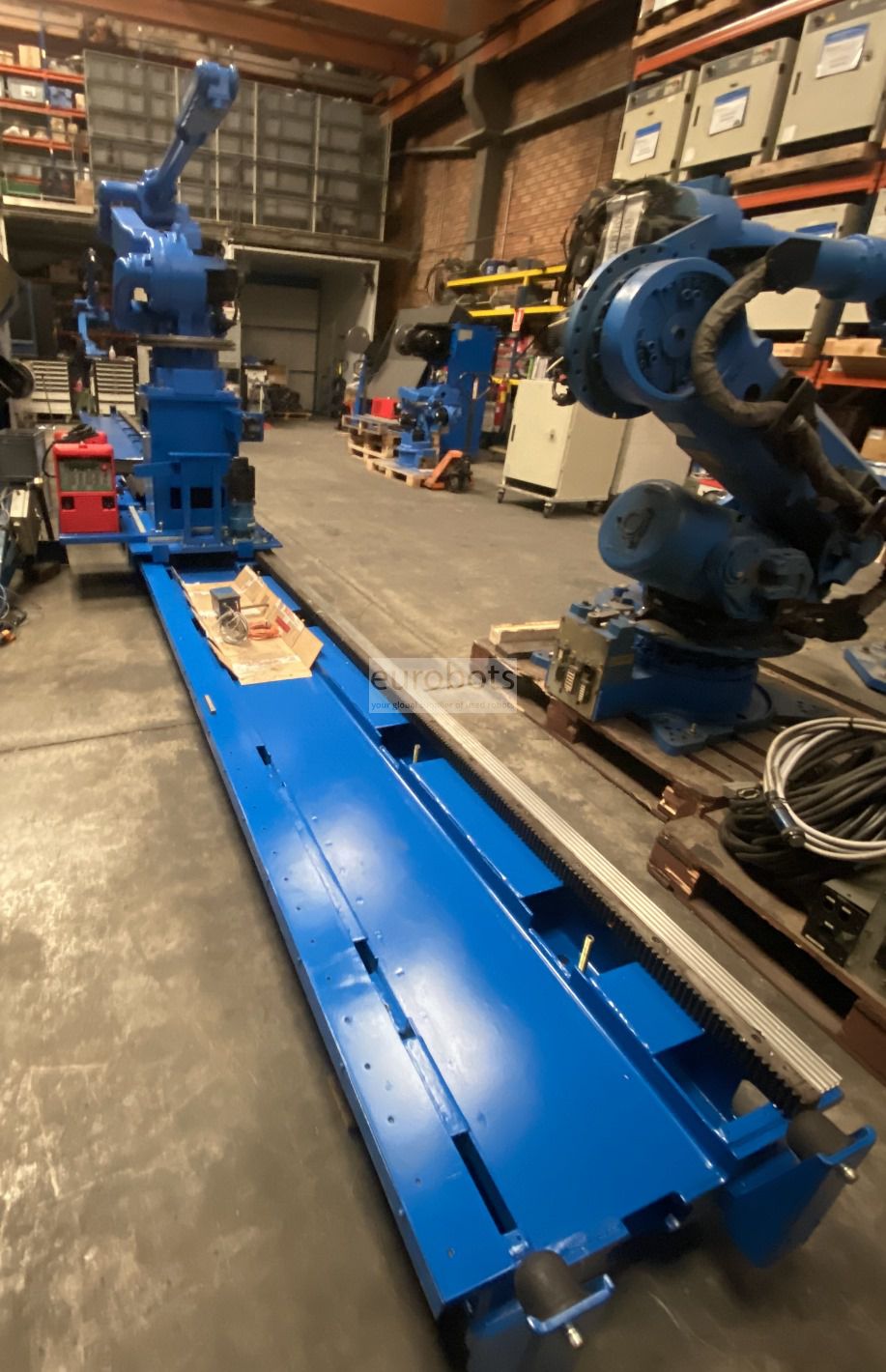

- 1 vía lineal de 11,5 metros en total

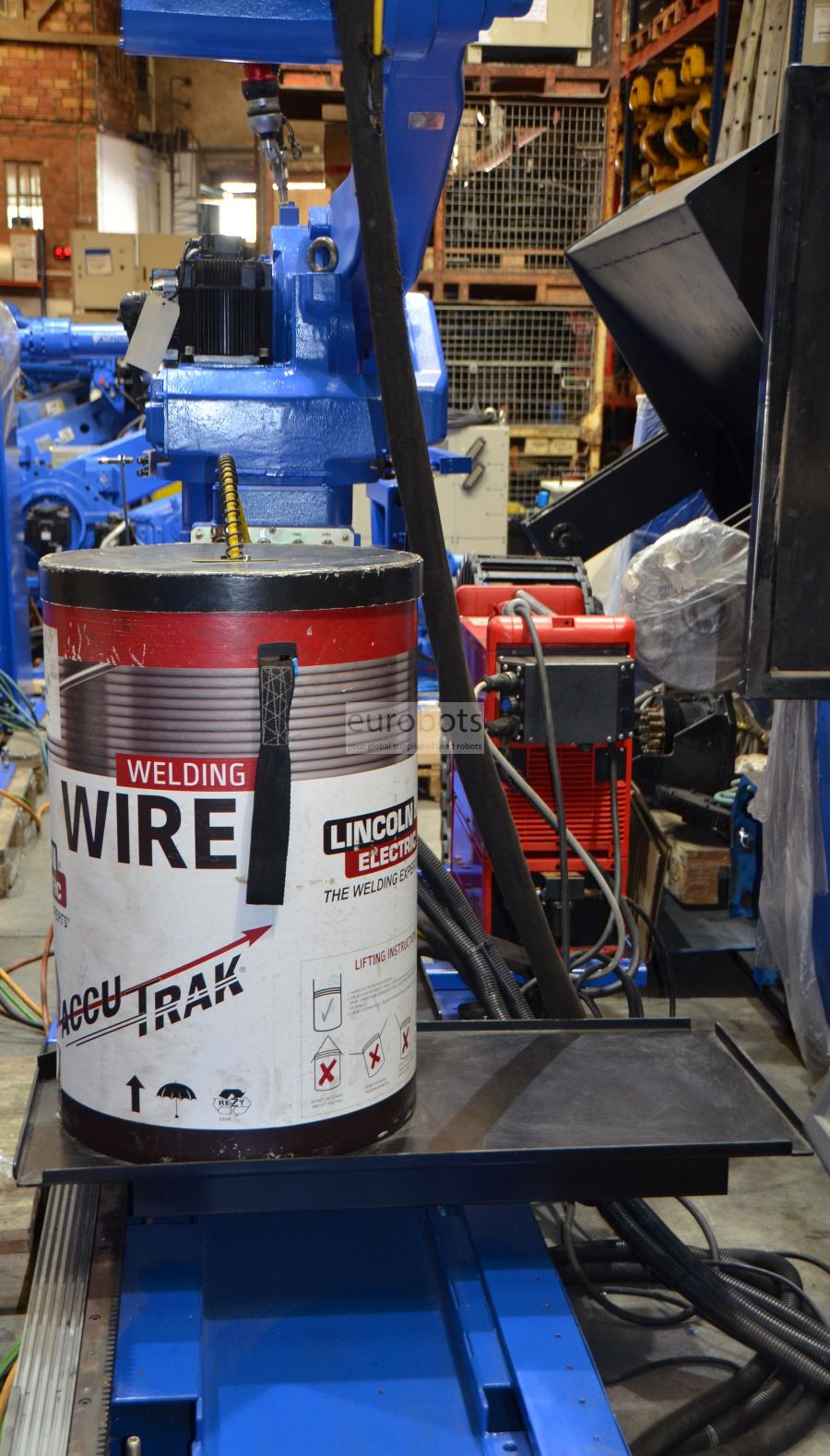

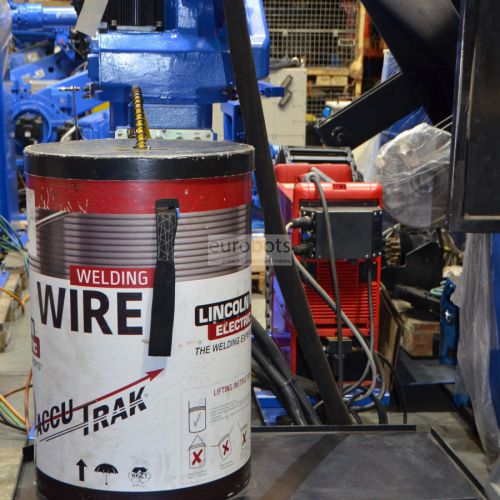

- 1 máquina de soldar Fronius TPS4000

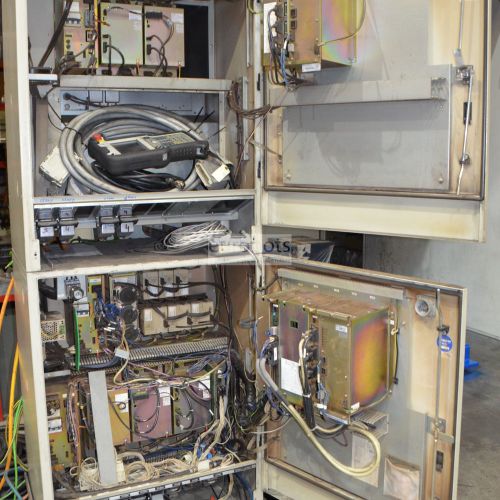

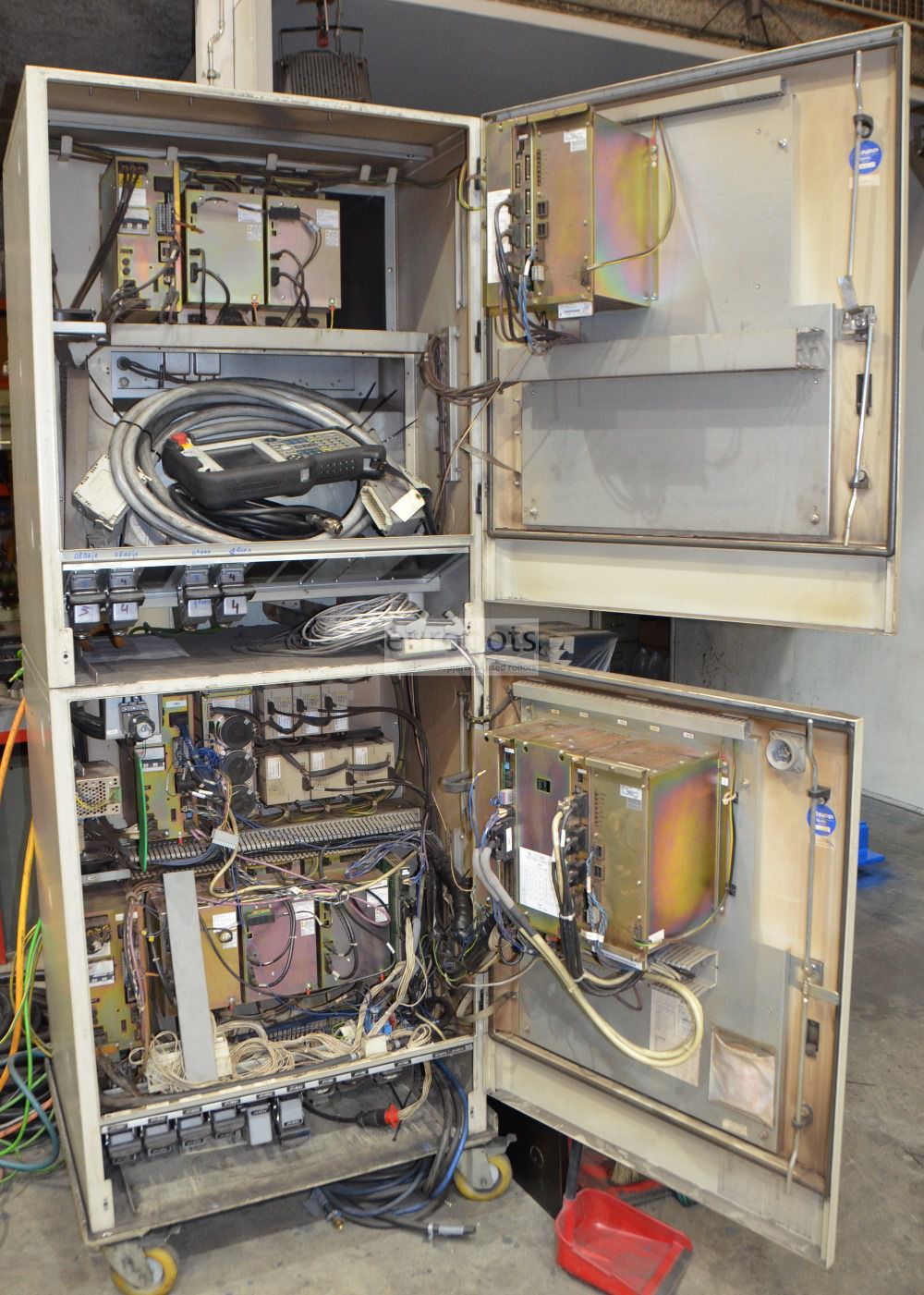

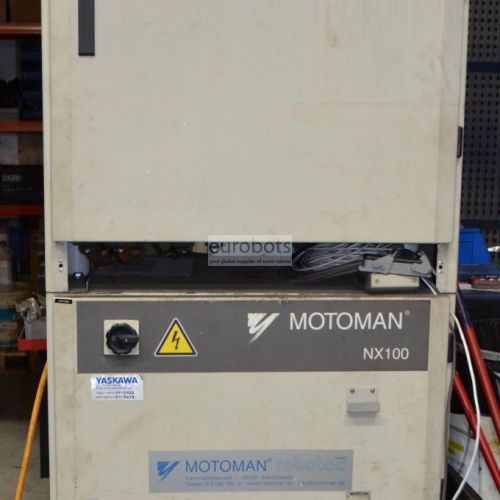

Equipado con el potente controlador Yaskawa Motoman NX100 de 9 ejes

Características del controlador NX100

Más rápido, repleto de funciones, altamente confiable y más fácil de usar: ha llegado el nuevo sistema de control de robot NX100 de Motoman. NX100 es el controlador de robot de alto rendimiento basado en PC.

El controlador NX100 cuenta con un colgante de programación Windows® CE con pantalla táctil LCD a todo color. Ofrece procesamiento de alta velocidad, memoria inigualable (60.000 pasos, 10.000 instrucciones), Ethernet integrado y una arquitectura de PC robusta.

El NX100 maneja fácilmente múltiples tareas y puede controlar hasta cuatro robots más ejes externos (máximo 36 ejes) y dispositivos de E/S. El control avanzado de movimiento del robot (ARM) proporciona precisión de trayectoria y control de movimiento de alto rendimiento.

La arquitectura de PC del sistema de control ofrece comunicación ilimitada con otros sistemas a través de una amplia gama de protocolos de comunicación. El PLC integrado mejorado eliminará en muchos casos la necesidad de un PLC separado, ahorrando costos a nivel del sistema.

Características principales del robot

  • Carga Máxima del Robot: 20 Kg
  • Alcance máximo: 3104 mm
  • Repetibilidad: 0,08 mm
  • Controlador: NX100




Aplicaciones

Soldadura por arco , Soldadura de punto
